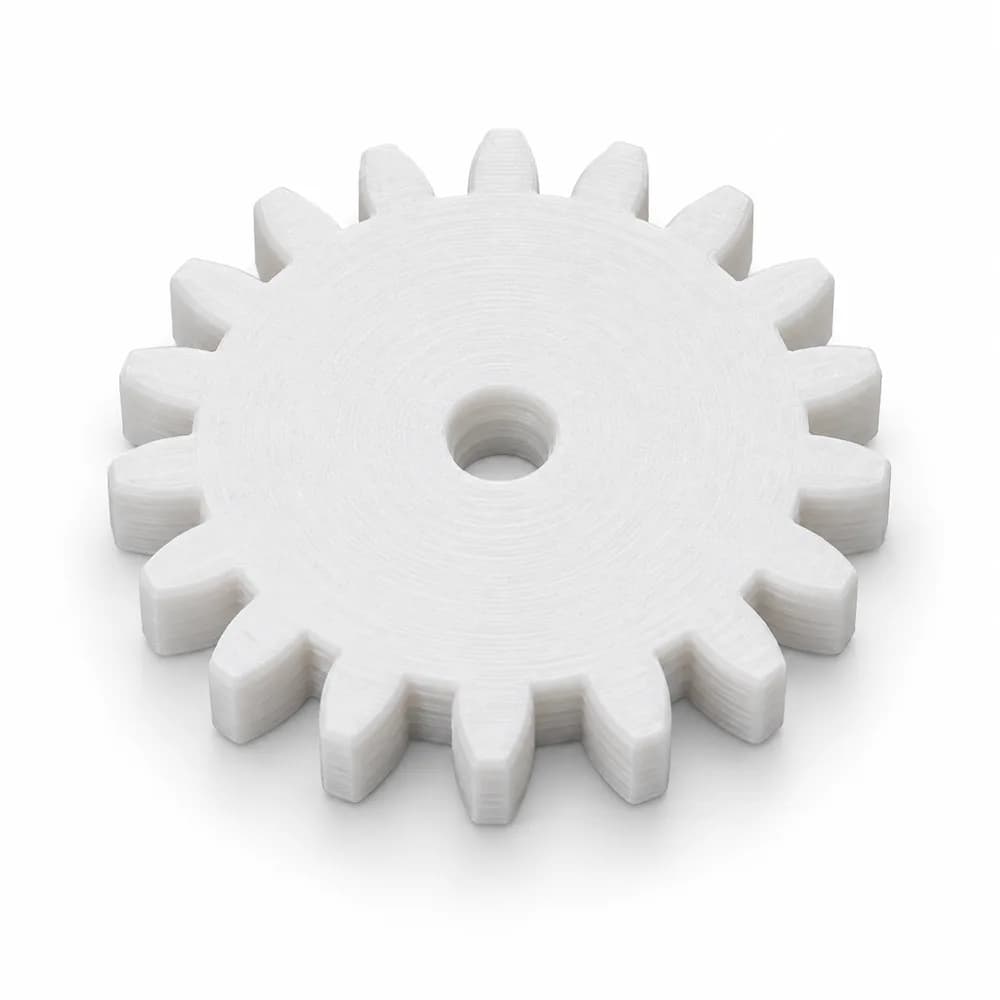

Engranaje recto a medida

Perfil de evolvente, con los dientes que necesites

Engranaje cilíndrico de dientes rectos, con el mismo perfil de evolvente que llevan los engranajes comerciales: es la única curva que mantiene el giro constante aunque los ejes se separen un poco, que es exactamente lo que pasa con dos piezas impresas montadas en un soporte impreso. Dinos el módulo, los dientes y el agujero del eje. Los dientes salen ya adelgazados con la holgura que hemos medido en nuestras máquinas, así que la pareja gira nada más montarla y no hay que lijar nada. Para que dos engranen entre sí solo tienen que compartir módulo y ángulo de presión, y los ejes van a módulo × (dientes de uno + dientes del otro) ÷ 2.
